STM-1/4/16 MSTP綜合業務傳輸設備
產品簡介
OMUX240 MSTP設備是一款基于SDH技術,集成SDH接入功能、PCM(64K業務)功能,數字交叉連接設備,IPPBX程控交換為一體的多業務綜合光傳輸設備,是根據市場需求而推出STM-16級別的MSTP產品,實現了千兆/百兆以太網、傳統PDH、PCM、程控交換、IPPBX接入信號等多種業務在SDH系統上的傳輸,能夠滿足電力配網智能化、工業自動化、交通、鐵路等專網用戶和運營商大客戶對不同帶寬和多種業務接口類型的接入需求。
性能特征
* 機箱結構
集成度高: 采用19英寸5U標準機箱
插卡式設計:8高速槽位(支持光卡、ETH卡、E1卡、PCM業務卡)、7個低速槽位(支持E1卡、PCM業務卡)、2個主控槽位、2個電源槽位;
* 交叉及交換容量
高階交叉:192×192 VC4 低價交叉:4032×4032 VC12
SIP許可:200 數字中繼許可:4 程控交換可分配模擬號源:480
* 系統的大接入能力
8路2.5G SDH光接口(I-16、S-16.1、L-16.1、L-16.2)
32路622M SDH光接口(I-4、S-4.1、L-4.1、L-4.2)
64路155M SDH光接口(I-1、S-1.1、L-1.1、L-1.2)
64路10M/100M以太網業務
240路E1(75ohm、120ohm)
240路PCM業務
* 業務接口類型豐富
MSTP可支持STM-1、STM-4、STM-16、STM-64、E1、FE、GE、IPS、64K子業務等多種業務的接入和匯聚;
64K業務包括FXO、FXS、4WEM、RS232、N×64K V.35、64K同向型G703接口、ISDN(2B+D);
* 具有多種時鐘模式
本地時鐘
線路提取時鐘
外部時鐘2MBIT/2MHZ(2輸入1輸出)
* 強大的64K交叉能力
MSTP可支持240個E1的64K交叉;
* 集成度高
MSTP主控單板集成了監控、交叉、155M、622M、2.5G、10G光,大大節約了業務槽位,增大設備業務容量;
* 組網靈活

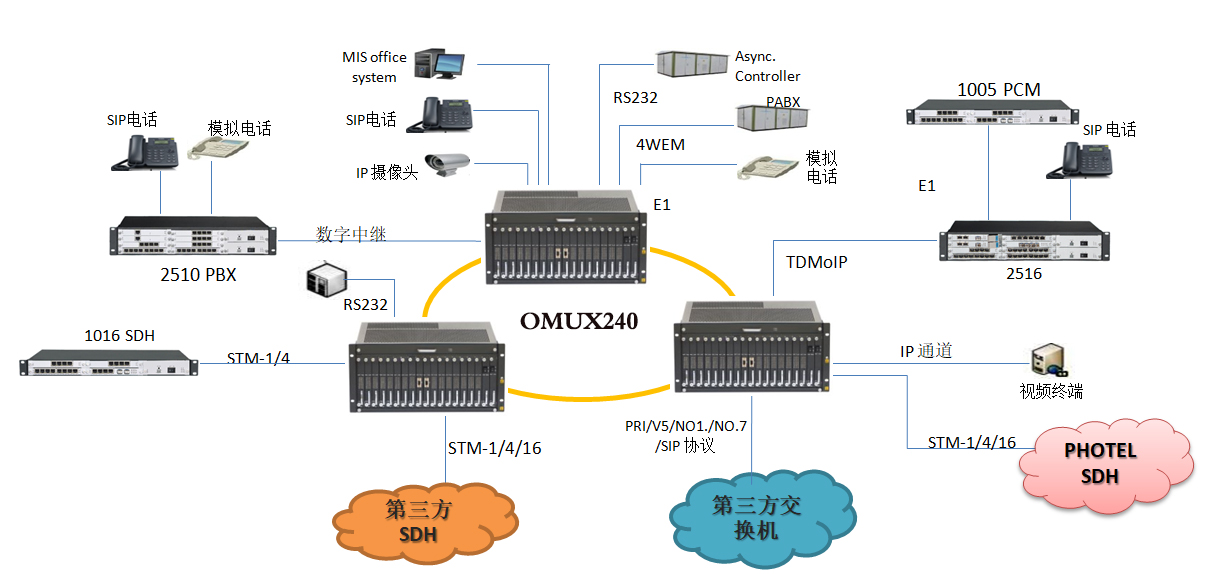

MSTP可提供點對點、鏈路、環網、T型、多環等組網方式;
* 完整的以太網功能
標準的10/100M以太網接口和千兆以太網接口,采用GFP封裝和VC虛擬級聯等技術,線速交換,帶寬可調,速率自適應。提供完整的以太網 二層交換功能,支持透?jìng)?、交換、匯聚。VLAN、優先級、STP、等功能;
* 保護能力完善
優化的網絡級保護:子網連接保護、復用段鏈路保護(MSP 1+1);
完整的硬件冗余保護:1+1交叉盤保護;1+1時鐘源保護;1+1電源盤保護;
* 可平滑升級、配置靈活、擴容方便
功能模塊化設計,可以直接更換光線路接口盤實現STM_1至STM_4至STM_16至STM_64設備升級,擴展槽位通用,增加或更換業務擴展盤,可增加業務容量或調整業務接入傳送類型,擴容非常方便;
* 統一網管,升級維護便利
產品采用統一的網管平臺,進行集中操作、維護和管理,實現電路的配置和調度,保證網絡的安全運行;
設備支持端口環回控制,支持多種告警,可以準確定位故障,方便進行故障修復測試;支持底層、FPGA的遠程在線升級功能,易于維護,更可靈活提供新功能;
技術參數
* SDH光接口
容量等級:STM-1(155Mbps),STM-4(622Mbps),STM-16(2.5Gbps);
接口類型:S1.1,L1.1,L1.2,S4.1,L4.1,L4.2,S16.1,L16.1,L16.2;
* 電接口
E1接口:阻抗為75Ω和120Ω;
以太網接口:10/100BASE-TX and 1000BASE-SX/LX ;
* 保護
網絡保護: SNCP ,1+1 MSP;
硬件保護: 1+1 交叉主控備份,1+1電源保護;
* 交叉連接
VC-12, VC-4 單向,雙向和廣播;
64k交叉連接;
* 系統電源
供電電源:雙電源DC-48V;
電壓范圍:DC–36V ~ DC–72V ;
系統功耗:≤360W ;
* 工作溫度
-10℃ ~ +50℃;
* 存儲溫度
-40℃ ~ +70℃;
